Περιγραφή προϊόντος:
Εισαγωγή Γραμμής Παραγωγής

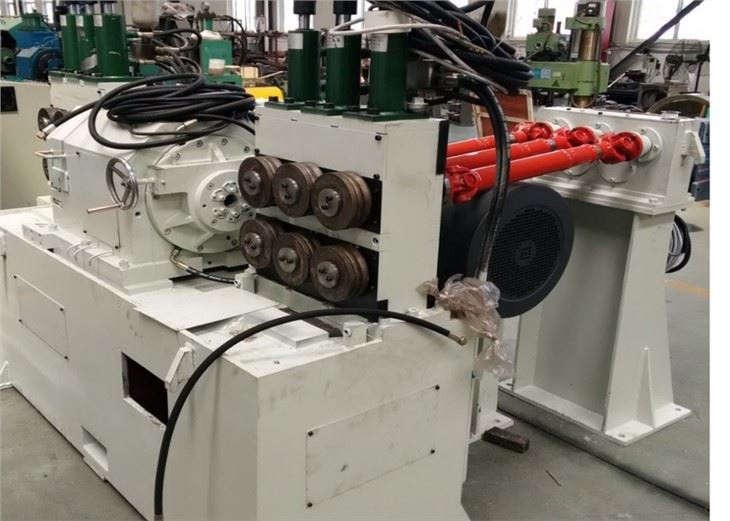

Γραμμή παραγωγής συρμάτινο πηνίο σε ράβδοΕίναι η ράβδος μέσω του χωρίς κέντροτόρνος(μηχάνημα αποφλοίωσης) για την αφαίρεση του επιφανειακού στρώματος απανθράκωσης,Ελαττώματα όπως ρωγμές, Αλλάξτε την επιφάνεια ασημί - γυαλιστερή μαύρη συρμάτινη ράβδο σε ασημί - φωτεινή συρμάτινη ράβδο.
2.Κύριες παράμετροι:
1.Εισαγωγή υλικού
1.Γενικές τεχνικές προδιαγραφές επεξεργασίας πρώτων υλών
Διάμετρος πρώτης ύλης: 10-16 mm
Συρμάτινο ραβδίσπείραεξωτερικόςδιάμετρος:1500-1600mm
Συρμάτινο ραβδίσπείραεσωτερικόςδιάμετρος:900-1100mm
Συρμάτινο ραβδίύψος πηνίου: 1000 χλστ
Συρμάτινο ραβδίβάρος πηνίου：＜1000 KG
Συρμάτινο ραβδίσκληρότητα:HB320 ή 36±1HRC
αντοχή σε εφελκυσμό πρώτης ύλης: ＜1000Mpa
η πρώτη ύλη περιλαμβάνει：Χάλυβας μεσαίου και χαμηλού άνθρακα
Γενικές συνθήκες：
θερμοκρασία περιβάλλοντος:8-40℃
υγρασία: 20-92 %
υψόμετρο:＜1000米
Τάση: 380V,3τριφασική σύνδεση γείωσης
συχνότητα: 50 Hz
πίεση αέρα:5 bar=0,5MPa
υδραυλική πίεση:3-4 bar=0,3~0,4MPa
μέγιστη θερμοκρασία νερού: 35℃
Εισαγωγή Γραμμής Παραγωγής
Γραμμή παραγωγής συρμάτινο πηνίο σε ράβδοΕίναι η ράβδος μέσω του χωρίς κέντροτόρνος(μηχάνημα αποφλοίωσης) για την αφαίρεση του επιφανειακού στρώματος απανθράκωσης,Ελαττώματα όπως ρωγμές, Αλλάξτε την επιφάνεια ασημί - γυαλιστερή μαύρη συρμάτινη ράβδο σε ασημί - φωτεινή συρμάτινη ράβδο.
三、Τεχνικές παράμετροι：
Αριθμός μοντέλου (συρμάτινη ράβδοςπρος τομπαρξεφλούδισμα) | ΚΠ16 | |
πρώτη ύλη | ΥλικόδιάμετροςΜέγεθος（mm） | Φ10~Φ16 |
· Αντοχή εφελκυσμού （mm） | ≤1000Mpa | |
≤800Mpa | ||
επιφανειακή σκληρότητα | ≤HB320 | |
μέγεθος πηνίου καλωδίων | ταυτότητα900 χλστmm,OD1500mm, ΥΨΟΣ≤1000mm, ΒΑΡΟΣ≤1000 κιλά | |
ανοχή διαμέτρου | H11 | |
ωοειδές | ≤ ανοχή διαμέτρου 50% | |
υλικό | Sτηλ | |
Επεξεργασμένο προϊόν | Βάθος κοπής διαμέτρου (μηχανή αποφλοίωσης) | 0.1~0.5mm |
Εύρος διαμέτρου (mm) (μηχάνημα αποφλοίωσης) | Φ10~Φ16mm | |
Ανοχή διαμέτρου (μηχανή αποφλοίωσης) | ≤h10-h11 (ταχύτητα≥ 7 m/min),≤h9-h10 (ταχύτητα≤ 7 μ/λεπτό) | |
Τραχύτητα επιφάνειας (μηχάνημα αποφλοίωσης) | ||
Ovality (mm) (Peeling machine) | ≤0.04 | |
Ταχύτητα (CVT m/min) | (Πολύ μεγάλη ή πολύ μικρή διάμετρος, μεγάλος όγκος κοπής, υψηλή αντοχή, υψηλή σκληρότητα, ταχύτητα αποφλοίωσης πρέπει να μειωθούν) Η μέγιστη σχεδιαστική ταχύτητα είναι 17 m/min | |
Εργαλείοπεριστροφήταχύτητα (μεταβλητή ταχύτητα)（r/min） | 900~2000 | |
Ισχύς κύριου κινητήρα τουξεφλούδισμαμηχανή (KW) | 45 | |
Κινητήρας σύσφιξης μηχανής αποφλοίωσης (KW) | 4 X2 | |
μοτέρΔύναμη του κόμβουισιωτική μηχανή(kw） | 11(για την αναφορά σας) | |
Ισχύς κινητήρα τουσύσφιξηΜηχανισμός (KW) | 1.5(για την αναφορά σας) | |
Κενή ισχύς κινητήρα（kw） | 0.3(για την αναφορά σας) | |
·μήκος κοπής (m) | 3-6m | |
Αριθμός κυλίνδρων ισιώματος πλήμνης | 5τεμ | |
Ταχύτητα ευθυγράμμισης πλήμνης | 1-12(βήμα), ευθυγραμμιστεί με ταχύτητα ξεφλούδισμα. | |
·Ταχύτητα κοπής | 4 φορές/ανά λεπτό4次/分钟 | |
22kw | ||
Μηχανή προκάμψηςμοτέρεξουσία | 3kw | |
ισχύς κινητήρα της μηχανής κλεισίματος συρμάτινων πηνίων | 1,5 kw | |
Ευθύτητα μετά από δύο ρολά ίσιωμα mahcine | ≤0.3mm/m εκτός απόδενατσάλι ελατηρίουή ειδικό χάλυβα. ≤0,6mm/m μόνο για χάλυβα ελατηρίουή高强度高韧性Υψηλή αντοχή και σκληρότηταειδικό χάλυβα. | |
Παρατηρήσεις: | ||
Παρατήρηση: για το PLC
Τα PLC κατασκευάζονται από τη Siemens. Μέσω της οθόνης αφής, παράμετροι όπως δεδομένα σετ εργαλείων, ταχύτητα περιστροφής του κύριου κινητήρα, ταχύτητα τροφοδοσίας, μήκος κοπής και ποσότητα κοπής.
四.Ροή διαδικασίας της γραμμής παραγωγής
16mmσυρμάτινο πηνίοάνοιγμαμηχανισμός→16επίπεδο κάθετο ισιωτικό→ WXC30SΜηχάνημα απολέπισης CNC→Ιδρύματα μέτρησης μήκους→Ο υδραυλικός σφιγκτήραςεισαγωγή και μεταφορά→16Ισιωτικό πλήμνης→Ο υδραυλικός σφιγκτήραςεισαγωγή και μεταφορά→PM20Γυαλιστικό ζώνης διπλής κεφαλής→Ο υδραυλικός σφιγκτήραςεισαγωγή και μεταφορά→16Υδραυλική μηχανή κοπής μήκους→Ο υδραυλικός σφιγκτήραςεισαγωγή και μεταφορά→μηχανισμός σύνδεσης→JY20Zισιάζων→Μηχανισμός κοπής και λήψης→16συσκευή προκάμψης→16συρμάτινο πηνίοΜηχανισμός κλεισίματος
五、Μια σύντομη εισαγωγή στη σύνθεση της γραμμής παραγωγής
Σύνθεση εξοπλισμού
（10-16 mm)συρμάτινο πηνίοάνοιγμαμηχανή(10-16 mm)1 σειρά
（10-16 mm)επίπεδο κάθετο ισιωτικό1σειρά
WXC30Sμηχανή απολέπισης1 σειρά
Ιδρύματα μέτρησης μήκους1σειρά
10-16mmΙσιωτικό πλήμνης1σειρά
αποξεστικόστιλβωτή ζώνης1σειρά
QD16Μηχανή κοπής σταθερού μήκους1σειρά
μηχανισμός σύνδεσης1 σειρά
JY20Z two-rollεεεισιωτική μηχανή1σειρά
μηχανισμός κάλυψης και συλλογής1σειρά
συσκευή προ κάμψης1 σειρά
μηχάνημα κλεισίματος συρμάτινου πηνίου1σειρά
Αυτόματο λειτουργικό σύστημα, υδραυλικό σύστημα, ηλεκτρικό σύστημα1σειρά
Ο αγοραστής θα εξοπλίσει κάθε μηχανή με 3 φάσεις,380V±10V，50HZ±2%ηλεκτρική ενέργεια.Κατανομή ηλεκτρικής ενέργειας σύμφωνα με τηνHσύστημα Aige.
Ο αγοραστής θα εγγυηθεί τη σύνδεση νερού, φυσικού αερίου και ρεύματος σε κάθε μηχανή. Αφού ο αγοραστής πληρώσει τα σχετικά τέλη, το τεχνικό προσωπικό της Haige μπορεί να παράσχει οδηγίες για την εγκατάσταση. Ο αγοραστής παρέχει υποστήριξη εργαζομένων.
5. Συσκευασία και παράδοση:
έχουμε μεγάλη εμπειρία στην εξαγωγή συσκευασιών μεταφοράς. Λήψη πολλαπλών μέτρων προστασίας:
6. εταιρικό προφίλ:
Η Yantai Haige International Trading Co., Ltd., είναι μια μετοχική επιχείρηση που δραστηριοποιείται στην εξαγωγή προϊόντων όπως μηχανήματα, αντλίες και εξαρτήματα κ.λπ. που παράγονται στην Κίνα στις αγορές του εξωτερικού, η οποία βρίσκεται στην περιοχή Laishan, στην πόλη Yantai, στην επαρχία Shandong, Κίνα. Η εταιρεία μας βασίζεται στο εργοστάσιο κατασκευής-Yantai Haige Machine Tools Co.,Ltd και Yantai Hangjian Refined Special Steel Equipment Co.,Ltd. που επικεντρώνονται στην κατασκευή πολλών ειδών εξοπλισμού φινιρίσματος μετάλλων. Η έκταση του εργοστασίου είναι περίπου 10000 τετραγωνικά μέτρα. Υπάρχουν εκατόν εξήντα επιτελεία που εργάζονται στο εργοστάσιο, περιλαμβάνει 14 επιτελεία που επικεντρώνονται στο R&D.
Έχουμε εξάγει διάφορα προϊόντα που είναι κυρίως μηχανήματα και ανταλλακτικά μηχανών σε πολλές χώρες. Μπορούμε να παρέχουμε έγκαιρη υπερπόντια υπηρεσία. Είμαστε ο αποκλειστικός αντιπρόσωπος της Yantai Volm Vacuum Technology Co., Ltd., η οποία επικεντρώνεται στην κατασκευή διαφόρων αντλιών κενού, αντιπροσωπεύουμε τις δραστηριότητές τους στις διεθνείς αγορές. Επίσης, διοριζόμαστε ως ο μοναδικός αντιπρόσωπος πωλήσεων της Shandong Gexin machinery manufacturing Co., Ltd. για τα προϊόντα και τη μηχανή περιστροφικής χύτευσης. Εστιάζουμε στην ποιότητα των προϊόντων που πουλάμε, σας καλωσορίζουμε στο εργοστάσιό μας και ελπίζουμε να έχουμε τη χαρά να σας παρέχουμε τα τέλεια προϊόντα και τις καλύτερες υπηρεσίες.
7. Επίσκεψη πελάτη:
8. Έκθεση:
9. Πιστοποιητικό:
10. εξυπηρέτηση πελατών:
1Δωρεάν περίοδος εγγύησης ποιότητας για 12 μήνες, εκτός από ανταλλακτικά που χρησιμοποιούνται.
5.Οι μηχανικοί μας μπορούν να προσφέρουν υπηρεσίες στο εξωτερικό, συμπεριλαμβανομένης της καθοδήγησης εγκατάστασης, θέσης σε λειτουργία, εκπαίδευσης κ.λπ., εάν χρειάζεται ο πελάτης μας.
11. Συχνές ερωτήσεις:
1. Πότε είναι ο χρόνος παράδοσης; Η παράδοση θα γίνει μεταξύ 15 και 20 ημερών από την ημερομηνία παραγγελίας. Ο ταχύτερος χρόνος παράδοσης μπορεί να κανονιστεί εάν χρειάζεται.2. Έχετε κάποιο όριο MOQ; Ναι, εξαρτάται από το μέγεθος των προϊόντων και τη διαδικασία παραγωγής.3. Ποιος είναι ο τρόπος πληρωμής σας; Paypal, T/T, L/C, Western Unions, είναι διαθέσιμα.
