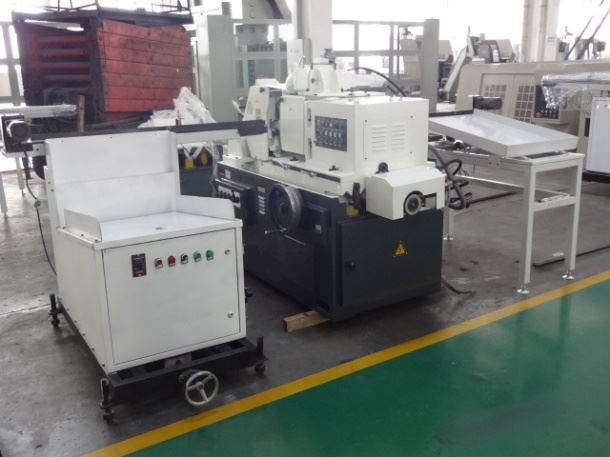

Το μηχάνημα χρησιμοποιείται για την παραγωγή μαζικών κυλινδρικών εξαρτημάτων, των τμημάτων του δακτυλίου στο δρόμο της αδιάστατης διαμέσου τροφοδοσίας. Και μπορεί επίσης να χρησιμοποιηθεί για την άλεση τμημάτων κώνου με κωνικότητα μικρότερη από 1:20 και τη χύτευση περιστροφικών μερών με τον τρόπο της κεντροθετημένης τροφοδοσίας. Επίσης μπορεί να πραγματοποιηθεί ο ημι-αυτόματος κύκλος λείανσης εντός τροφοδοσίας. Οι μακριές και οι λεπτές ράβδοι μπορούν να περάσουν από το έδαφος μετά από το μηχανισμό φόρτωσης του μηχανήματος (ειδική παραγγελία).
ΕΓΩ. Διαμόρφωση και χαρακτηριστικά μηχανής
1. Τρόχισμα τροχού και reg. Η κεφαλή του τροχού μπορεί να μετακινηθεί. Η διάταξη είναι κατάλληλη για την τοποθέτηση του μηχανισμού φόρτωσης.
2. GW. άτρακτο και RW. οι ατράκτους είναι και οι δύο δομές διπλής στήριξης με πολυδυναμικά έδρανα πίεσης που λιπαίνονται με συμπιεστικό λάδι λίπανσης. Μπορεί να χρησιμοποιηθεί για μηχανική κατεργασία ακριβείας και υψηλής φόρτωσης.
3. Η λείανση Whee lhead υιοθετεί το πλαστικό οδηγό επιφάνειας. Καλή αντι-δόνηση και ευαίσθητη μικρο-διατροφή.
4. Το μηχάνημα ελέγχεται από το PLC. ΜΕΤΑ ΧΡΙΣΤΟΝ. ο σερβοκινητήρας οδηγεί το γκρι. Οι κινήσεις της τροχαλίας, η αντιστάθμιση και η ταχεία κίνηση. Ο βηματικός κινητήρας οδηγεί το GW. τις κινήσεις της ταΐστρας της τροφής και της αποζημίωσης. Και επίσης το μηχάνημα έχει τις λειτουργίες της χρονικής αντιστάθμισης και επίδεσμου.
5. Απενεργοποίηση AC του μετατροπέα. ο κινητήρας ρυθμίζει το reg. ταχύτητα του τροχού.
6. Ο πελάτης μπορεί να επιλέξει ειδικό μηχανισμό φόρτωσης / εκφόρτωσης για την εφαρμογή της αυτόματης τροφοδοσίας και του κύκλου άλεσης κατά την τροφοδοσία.
1. τροφοδοτήστε την τροφή (1) Διάμετρος λείανσης (2) μέγιστο μήκος λείανσης 2. thru-feed (1) Διάμετρος άλεσης (2) μέγιστο μήκος λείανσης (κανονική ανάπαυση εργασίας ) 3. Τροχός λείανσης Spec. 4. Ρύθμιση τροχού Spec. 5. Ταχύτητα τροχού λείανσης 6. Ρύθμιση της ταχύτητας του τροχού (βήμα λιγότερο) (1) εργασίας (2) επίδεσμο 7. Γωνία περιστροφής του τροχού ρύθμισης (1) Κατά την κάθετη (2) Οριζόντια 8. Το πλαίσιο του τροχού λείανσης τοποθετείται σε θέση στήριξης . 9. Ρύθμιση της ποσότητας τροφής φήμης τροχού (1) Τροφοδοσία / Περιστροφή (2) Τροφοδοσία / Διαίρεση 10. Η ποσότητα τροφοδοσίας του τροχού λείανσης (1) Ρυθμίστε καλά / Περιστρέψτε (2) Λεπτή προσαρμογή / διαίρεση (3) Ακατάλληλη ρύθμιση / Περιστροφή 11. Ρύθμιση της ποσότητας τροφοδοσίας τροχού (1) Ρυθμίστε καλά / Περιστρέψτε (2) Λεπτή προσαρμογή / διαίρεση (3) Ακατάλληλη προσαρμογή / διαίρεση 12. Περιστρεφόμενη γωνία ρυθμιζόμενου περιστρεφόμενου τροχού 13. Ύψος από την κεντρική γραμμή του gri.wheel & reg.wheel στο υπόλοιπο εργασίας 14. Ροή νερού ψύξης 15. ισχύς κινητήρα (1) κινητήρα τροχού λείανσης (2) κινητήρα τροχού ρύθμισης (3) κινητήρα αντλίας νερού (4) κινητήρα αντλίας λιπαντικού (5) κινητήρα υδραυλικής αντλίας (6) διαχωριστικό μαγνήτη 16. Τροφοδοσία ρεύματος 17. Διάσταση μηχανής 18. βάρος μηχανής |
30-200mm 590mm
30 ~ 200 mm 300mm P 500 × 600 × 305 mm P 350 × 600 × 203 mm 1330 r / λεπτό
16-80r / λεπτό 80-200r / λεπτό
-2 ° - + 4 ° 0 ° ± 3 ° 0,00 1 mm
1 mm 0,01 mm
0,25mm 0,01 mm 4mm 0,25mm 0,01 mm 4mm -2 ° ± 4 °
290mm 200L / λεπτό 41,47 KW 37KW 3KW 0,45 KW 0,09KW 0,75 KW 0.18KW 3 N 50HZ 380V 3500 × 1850 × 1720 mm Περίπου 10000 Kg |
